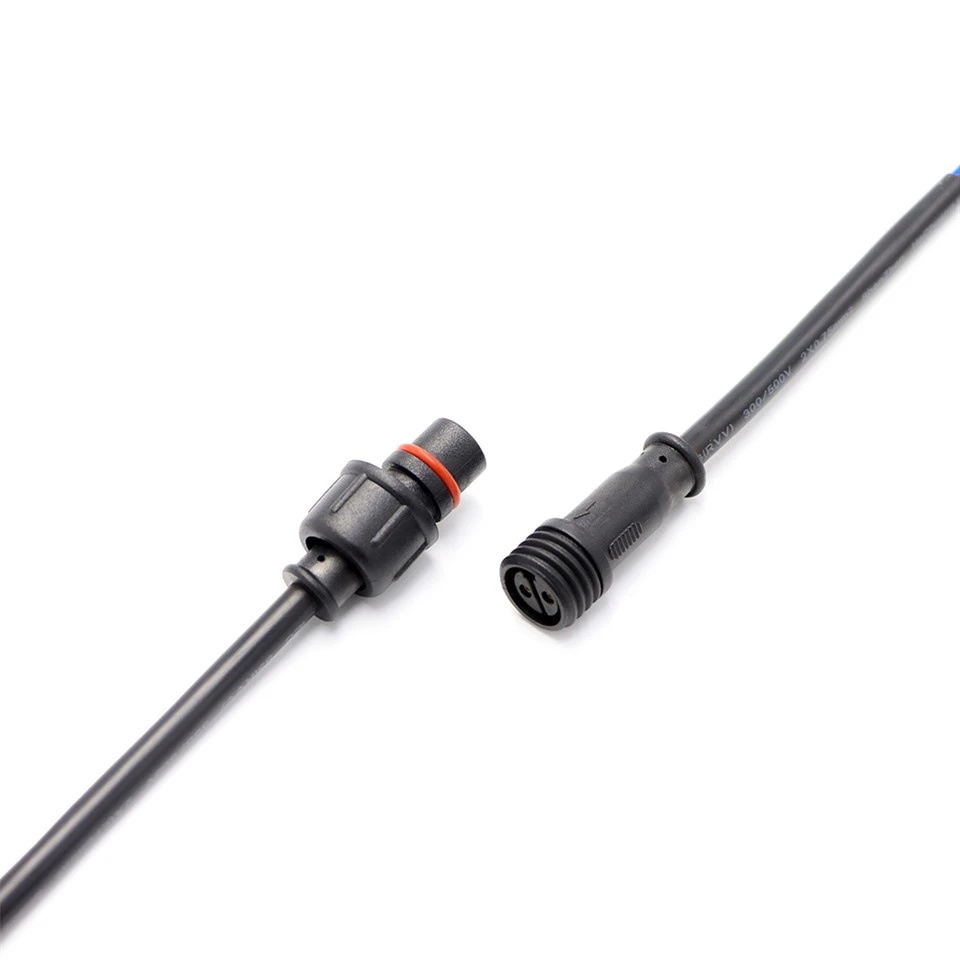

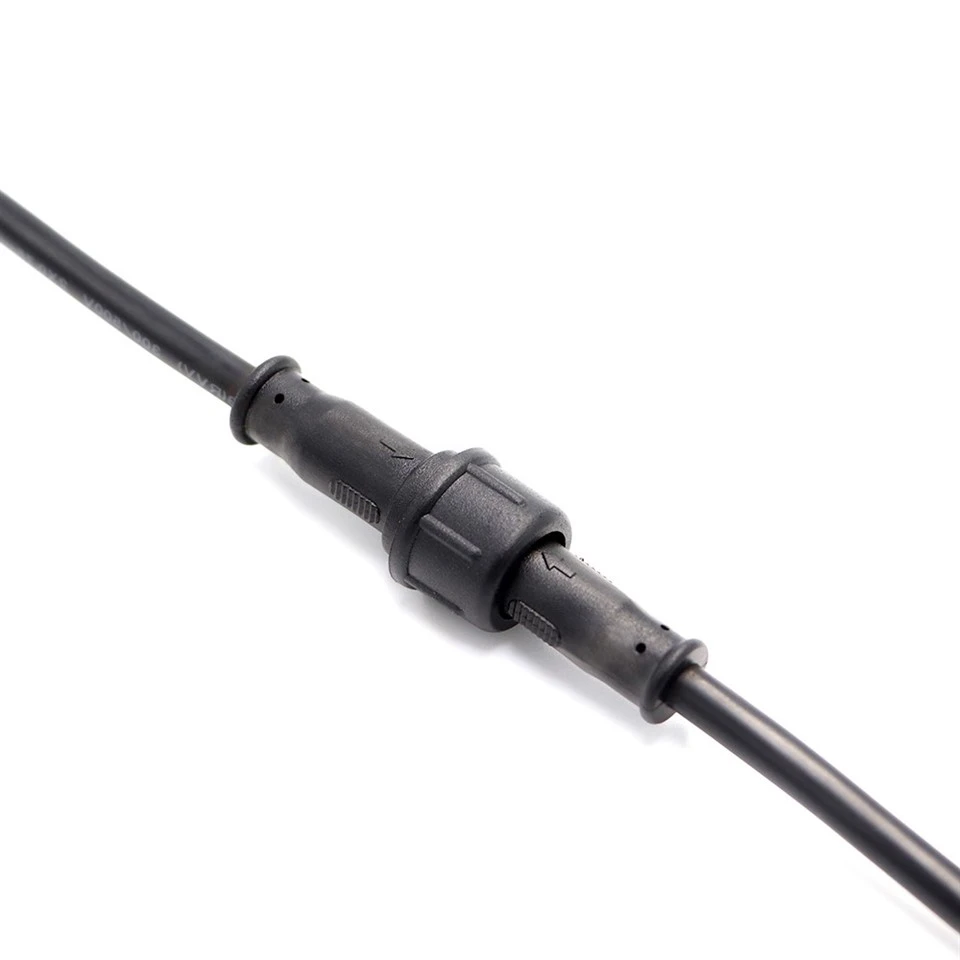

M14 2 PIN tishli suv o'tkazmaydigan ulagich IP67

M14 2-pinli tishli ulagich 8A/250V AC quvvatini talab qiluvchi LED yoritgichlari, sanoat quvvatini taqsimlash va tashqi qurilmalar uchun yuqori oqimli interfeysdir. M14×1.0 ip tebranish ostida xavfsiz qulflashni ta'minlaydi. Elektr ishlashi: kontakt qarshiligi 10 mŌ dan kam yoki unga teng, izolyatsiya DC 500 V da 500 MŌ dan katta yoki teng, dielektrik 1,5 kV o'zgaruvchan tokga chidamli - 1500 juftlik aylanishidan keyin barqaror. Nikel bilan qoplangan guruch pinlari va PVX ko'ylagi bilan IP67 muhrlanishi nam yoki changli muhitda -20 darajadan +85 darajagacha ishlashni ta'minlaydi. Maksimal OD kabeli 7,0 mm. Parallel sxema zanjirli simlarni qo'llab-quvvatlaydi. Ommaviy tarqatish uchun tejamkorlik; OEM integratsiyasi uchun maxsus kabel uzunligi va ranglari mavjud.

So'rov yuborish

Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m14 2 pinli tishli suv o'tkazmaydigan ip67 konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.

Texnik spetsifikatsiyalar

Parametr	Spetsifikatsiya
Voltaj reytingi	AC250V
Joriy reyting	8A dan kam yoki unga teng
Ulanish vaqtlari	1500
Maksimal kabel OD	7,0 mm dan kam yoki unga teng
Sxema tuzilishi	Paralel
Kontakt qarshiligi	10mΩ
Izolyatsiya tuzilishi	500 MŌatDC500V
Xona haroratida kuchlanishning chidamliligi	1,5 kV
Harorat reytingi	-20 daraja ~+85 daraja
Suv o'tkazmaydigan daraja	IP67

Materiallar spetsifikatsiyalari

Parametr	Spetsifikatsiya
sim material	PVX, kauchuk
Jek materiali	PVX
Pin materiali	Nikel bilan qoplangan guruch-
Muhrlash halqasi	Kauchuk

Mahsulot muhandisligi chizmasi

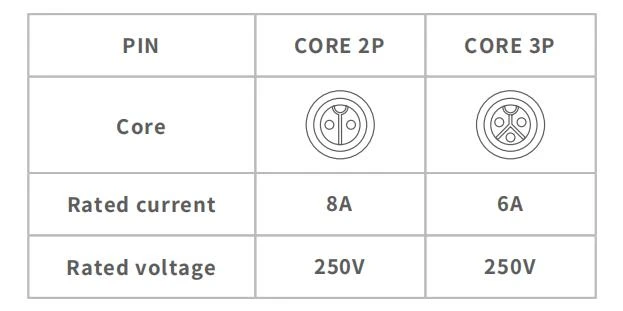

Core Configuration Diagram

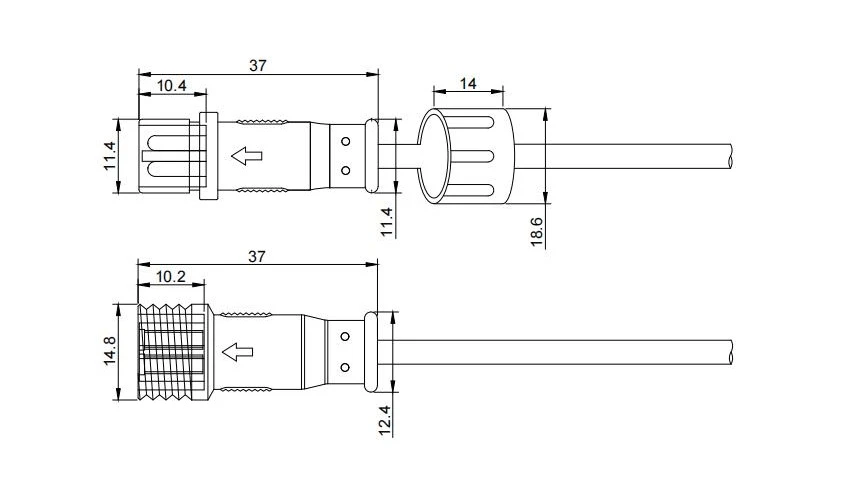

Dimensional Drawing

O'lchovli chizma biriktirilgan SAPR ekstrakti uchun asosiy mexanik ma'lumotlarni taqdim etadi. Erkak vilkaning umumiy uzunligi 37,0 mm, birlashtiruvchi ip uzunligi 10,4 mm, M14 × 1,0 ip shakli bilan. Ayol rozetkasi: birlashtiruvchi ipning chuqurligi 11,4 mm, panel gaykaning kengligi 14,0 mm. Asosiy konfiguratsiya diagrammasi 2-pin uchun ko'rsatadi: 250V AC da 8A. ISO 2768‑m uchun toleranslar. Maksimal OD kabeli 7,0 mm. SAPR integratsiyasi uchun PDF/DWG mavjud. Yig'ish paytida ipning ulanishini va muhrning siqilishini tekshiring.

TSS

1-savol: Qanday elektr ko'rsatkichlari mavjud?

A1: Bizning seriyamiz keng diapazonni qamrab oladi - ixcham sensorlar va LED yoritgichlar uchun 3A/110V dan, ogʻir sanoat quvvati uchun 20A/250Vgacha. Barcha modellar ultra-past kontakt qarshiligiga ega (10 mŌ dan kam yoki unga teng) va 1500 juftlik aylanishi.

2-savol: Yuk tashishdan oldin sifatni qanday ta'minlaysiz?

A2: Har bir partiya 100% elektr sinovidan (kontakt qarshiligi, izolyatsiya, dielektrik qarshilik) va vizual tekshiruvdan o'tadi. Biz xom ashyodan tayyor mahsulotgacha bo'lgan to'liq kuzatuvni saqlaymiz.
