M12 8 PIN-kodli suv o'tkazmaydigan og'ir ulagich IP67

Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m{2}} pinli og'ir yuklarga chidamli suv o'tkazmaydigan ip67 konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.

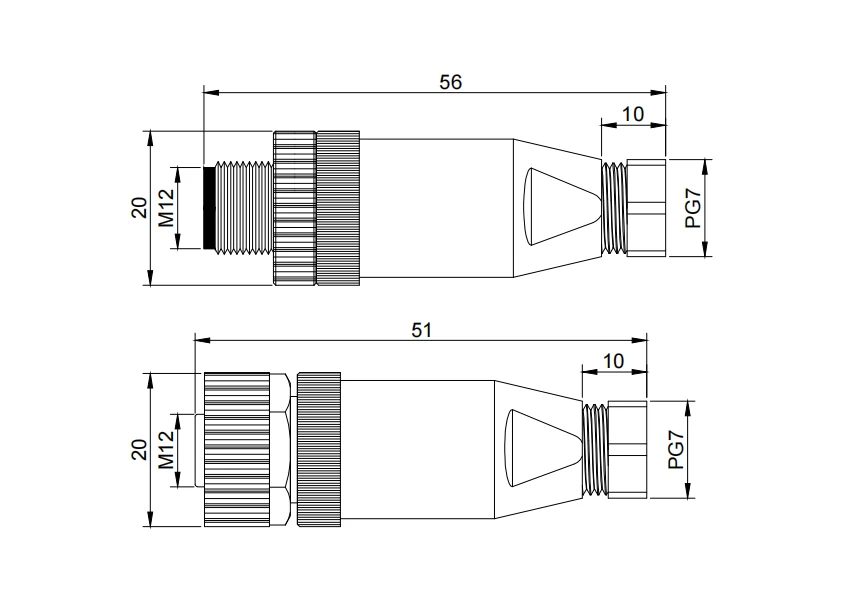

O'lchovli chizma biriktirilgan SAPR ekstrakti uchun asosiy mexanik ma'lumotlarni taqdim etadi. Erkak vilkaning umumiy uzunligi 56,0 mm, birlashtiruvchi ip uzunligi 10,0 mm va kabel-kirish tishli PG7 (metrik o'tkazgich ipi) uzunligi 20,0 mm. Ayol rozetkaning umumiy uzunligi 51,0 mm, bir xil ip xususiyatlariga ega: birlashma uchi 10,0 mm va PG7 simi kirishi 20,0 mm. Ikkalasi ham M12 × 1.0 juftlashtiruvchi iplardan va simi rakorlarini ulash uchun PG7 dan foydalanadi. ISO 2768‑m uchun toleranslar. Polarizatsiya kaliti pozitsiyasi to'g'ri yo'nalish uchun belgilangan. SAPR integratsiyasi uchun PDF/DWG mavjud. Yig'ishdan oldin ipning ulanishi va kabel rakorining mosligini tekshiring.

2-pinli erkak va urgʻochi juftlashgan

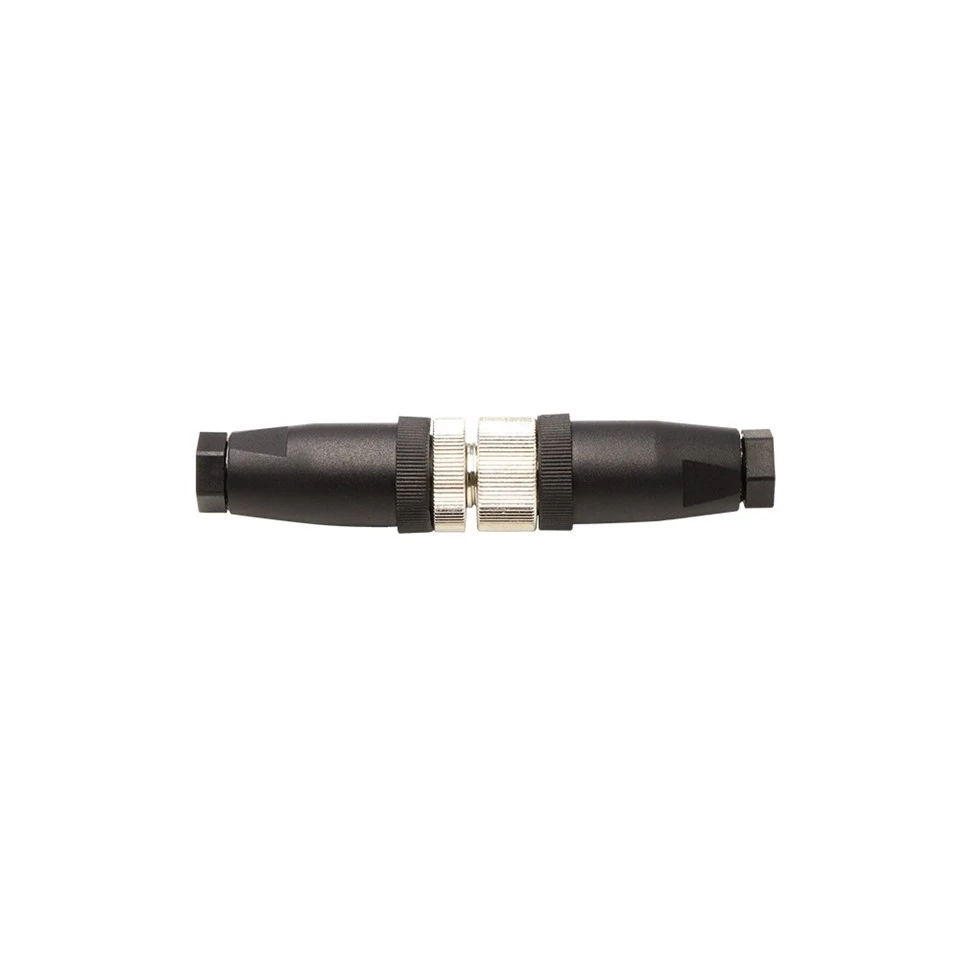

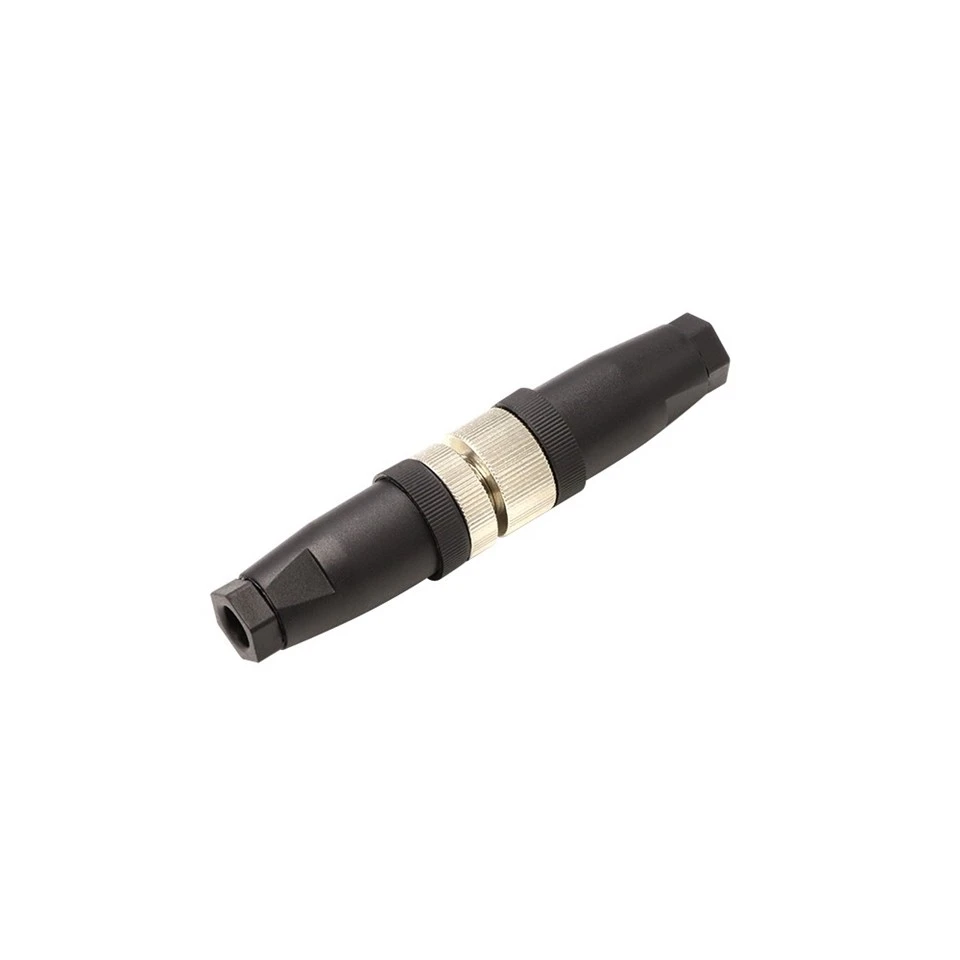

Ushbu fotosuratda M12 seriyasining 2-pinli varianti (pin diametri 1,0 mm) ko'rsatilgan, erkak va urg'ochi ulagichlar to'liq ulangan. M12×1.0 bog'lovchi gaykaning metalldan metallga tishli ulanishi aniq ko'rinib turadi, bo'g'inda bo'shliq yo'q - mexanik qattiqlik va doimiy EMI ekranlanishini ta'minlaydi. Ikkala korpus ham qora PVX, lekin interfeys nikel bilan qoplangan guruch iplarni va ikkita markaziy kontaktni ochib beradi. Sızdırmazlık O-ringi bir xilda siqilgan. Ushbu rasm to'g'ri moslik va tugatishni tasdiqlaydi, maydonni joylashtirishdan oldin sifatni tekshirish uchun foydalidir.

3-pinli erkak vilka (metall interfeys)

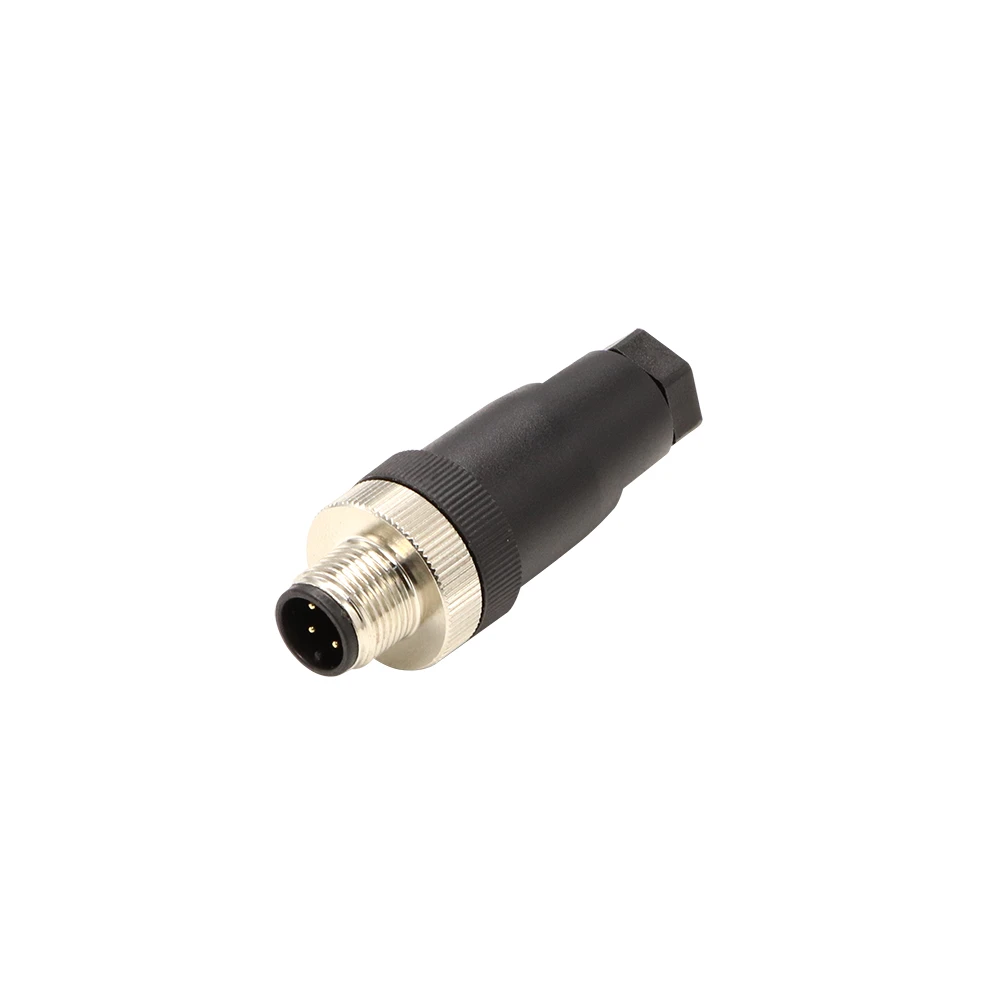

Ushbu old ko'rinishda bir xil M12 oilasining 3-pinli erkak vilkasi (diametri 1,0 mm) ko'rsatilgan. Uchta nikel bilan qoplangan guruch kontaktlari standart uchburchak shaklda joylashtirilgan, polarizatsiya kaliti soat 12 holatidadir. M12×1.0 tashqi ip va ip ildizi orqasidagi chuqurlashtirilgan O-ring aniq ko'rinadi. Qora PVX korpus mustahkam izolyatsiyani ta'minlaydi. Ushbu rasm juftlashdan oldin pin holatini, qoplama sifatini va ipning yaxlitligini tekshirish uchun mos yozuvlar bo'lib xizmat qiladi. Uchta mustaqil signal yoki aralash quvvat/signal konfiguratsiyasini talab qiladigan ilovalar uchun javob beradi.
