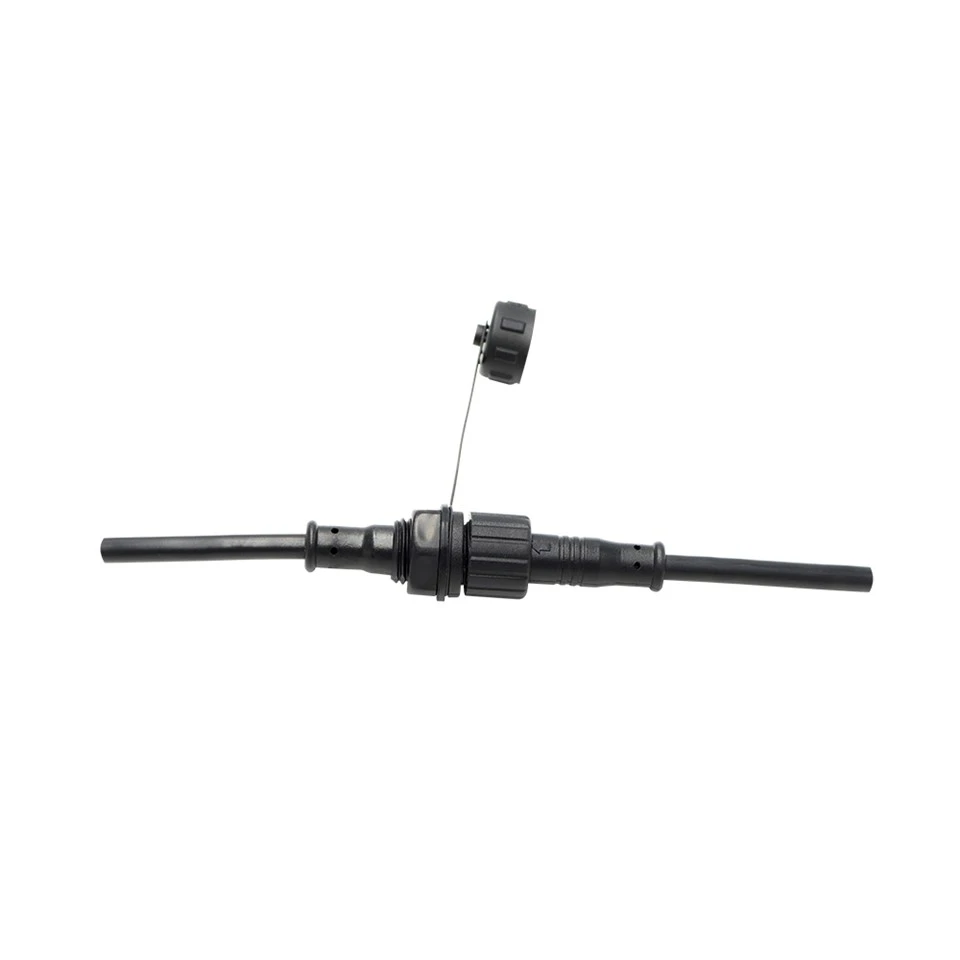

M12 6 PIN tishli suv o'tkazmaydigan ulagich IP67
Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m12 6 pinli tishli suv o'tkazmaydigan ip67 konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.
Texnik spetsifikatsiyalar
|
Parametr |
Spetsifikatsiya |
|
Voltaj reytingi |
AC250V |
|
Joriy reyting |
6A dan kam yoki unga teng |
|
Ulanish vaqtlari |
1500 |
|
Maksimal kabel OD |
6,0 mm dan kam yoki unga teng |
|
Sxema tuzilishi |
Paralel |
|
Kontakt qarshiligi |
10mΩ |
|
Izolyatsiya tuzilishi |
500 MŌatDC500V |
|
Xona haroratida kuchlanishning chidamliligi |
1,5 kV |
|
Harorat reytingi |
-20 daraja ~+85 daraja |
|
Suv o'tkazmaydigan daraja |
IP67 |
Materiallar spetsifikatsiyalari
|
Parametr |
Spetsifikatsiya |
|
sim material |
PVX, kauchuk |
|
Jek materiali |
PVX |
|
Pin materiali |
Nikel bilan qoplangan guruch- |
|
Muhrlash halqasi |
Kauchuk |

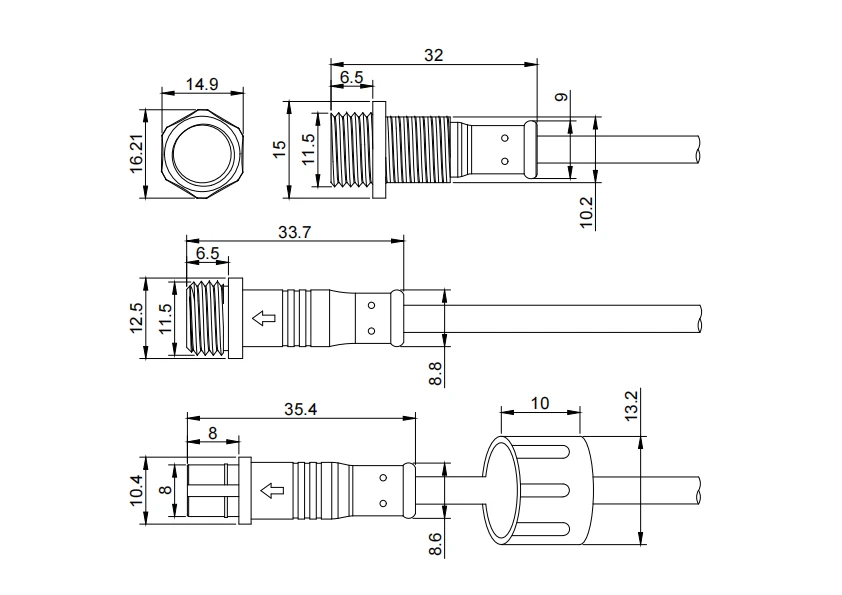

Mahsulot muhandisligi chizmasi
O'lchovli chizma biriktirilgan SAPR ekstrakti uchun asosiy mexanik ma'lumotlarni taqdim etadi. Erkaklar vilkasi ikkita tishli qismdan iborat: birlashtiruvchi uchi 14,9 mm, kabelning kirish uchi 15,0 mm, oraliq olti burchakli gayka 16,21 mm bo'ylab tekis bo'ylab. Ayol rozetkasi: birlashtiruvchi yuzli ip chuqurligi 11,5 mm, o'rnatish tomoni 12,5 mm, gayka kengligi 13,2 mm bo'ylab tekis bo'ylab. Ikkalasi ham M12 × 1.0 iplaridan foydalanadi; ISO 2768‑m uchun toleranslar. Ayolning umumiy uzunligi 33,7 mm. Polarizatsiya kaliti pozitsiyasi to'g'ri yo'nalish uchun belgilangan. SAPR integratsiyasi uchun PDF/DWG mavjud. Panel bo'shlig'ini hisoblashda ipning ulanishini va muhrning siqilishini tekshiring.
Mahsulot detali

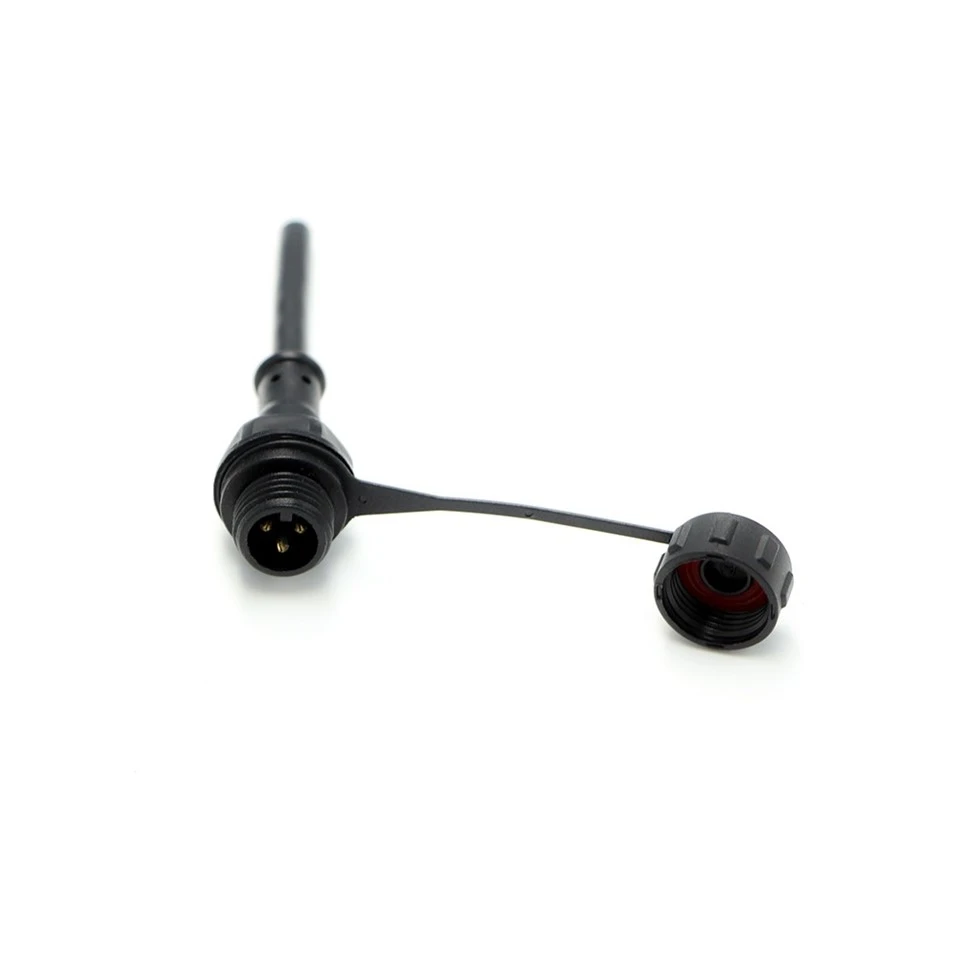

3-pinli erkak vilka old ko'rinishi
Ushbu old ko'rinishda standart M12 doira shaklida joylashtirilgan uchta nikel bilan qoplangan guruch kontaktlari (diametri 1,0 mm) bo'lgan erkak vilka ko'rsatilgan. Qora PVX qolipli korpus mustahkam izolyatsiya va zarba qarshiligini ta'minlaydi. Integral polarizatsiya kaliti soat 12 holatida ko'rinadi, bu to'g'ri juftlashish yo'nalishini ta'minlaydi. Bu yuzada muhrlangan O-ring ochiq emas - u ip ildizining orqasida chuqurchaga joylashgan. Yassi, tekis yuz dizayni ulanishdan oldin qoldiqlarni oson tozalash imkonini beradi. Yig'ishdan oldin pin tekisligini, qoplama sifatini va qoliplangan korpusning yaxlitligini tekshirish uchun ushbu rasmdan foydalaning.

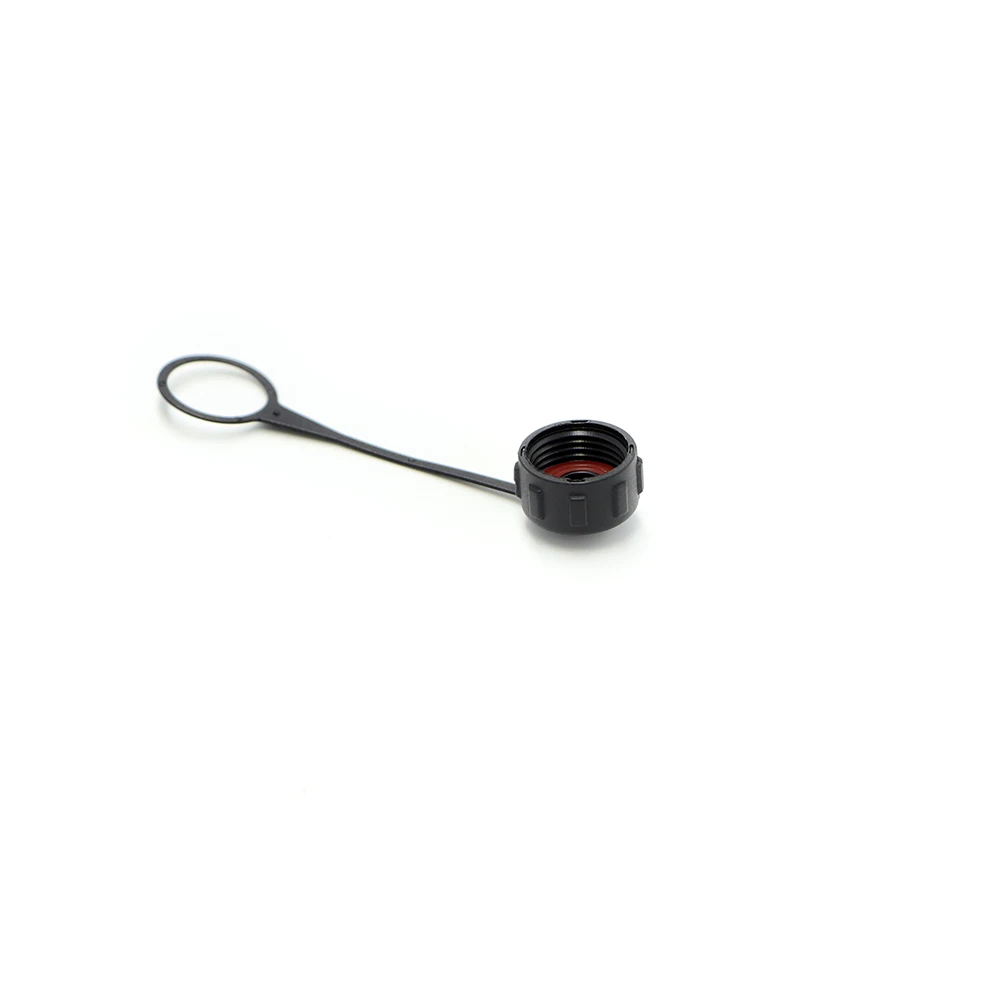

Chang qopqog'i aksessuari
Ushbu rasmda ulagich bilan birga kelgan chang qopqog'i aksessuari ko'rsatilgan. Qopqoq ulagich korpusiga mos kelishi uchun qora PVXdan ishlangan, M12 ipga surish moslamasi bilan - hech qanday asbob kerak emas. O'rnatilganda, u butun juftlashadigan yuz va ip maydonini qoplaydi, kontaktlarni va muhrni saqlash vaqtida yoki ajratilganda axloqsizlik, namlik va ta'sirdan himoya qiladi. Qopqoq yo'qotishning oldini olish uchun moslashuvchan tasma orqali ulagich tanasiga bog'langan. Ushbu aksessuar, ayniqsa, dalaga texnik xizmat ko'rsatish va vaqtinchalik uzilishlar uchun foydalidir.
TSS
Issiq teglar: m12 6 pinli tishli suv o'tkazmaydigan ulagich ip67, Xitoy m{2}} pinli tishli suv o'tkazmaydigan ulagich ip67 ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
