M12 7 PIN maydoni simli suv o'tkazmaydigan ulagich IP67

Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m{2}} pinli simli suv o'tkazmaydigan ip67 konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.

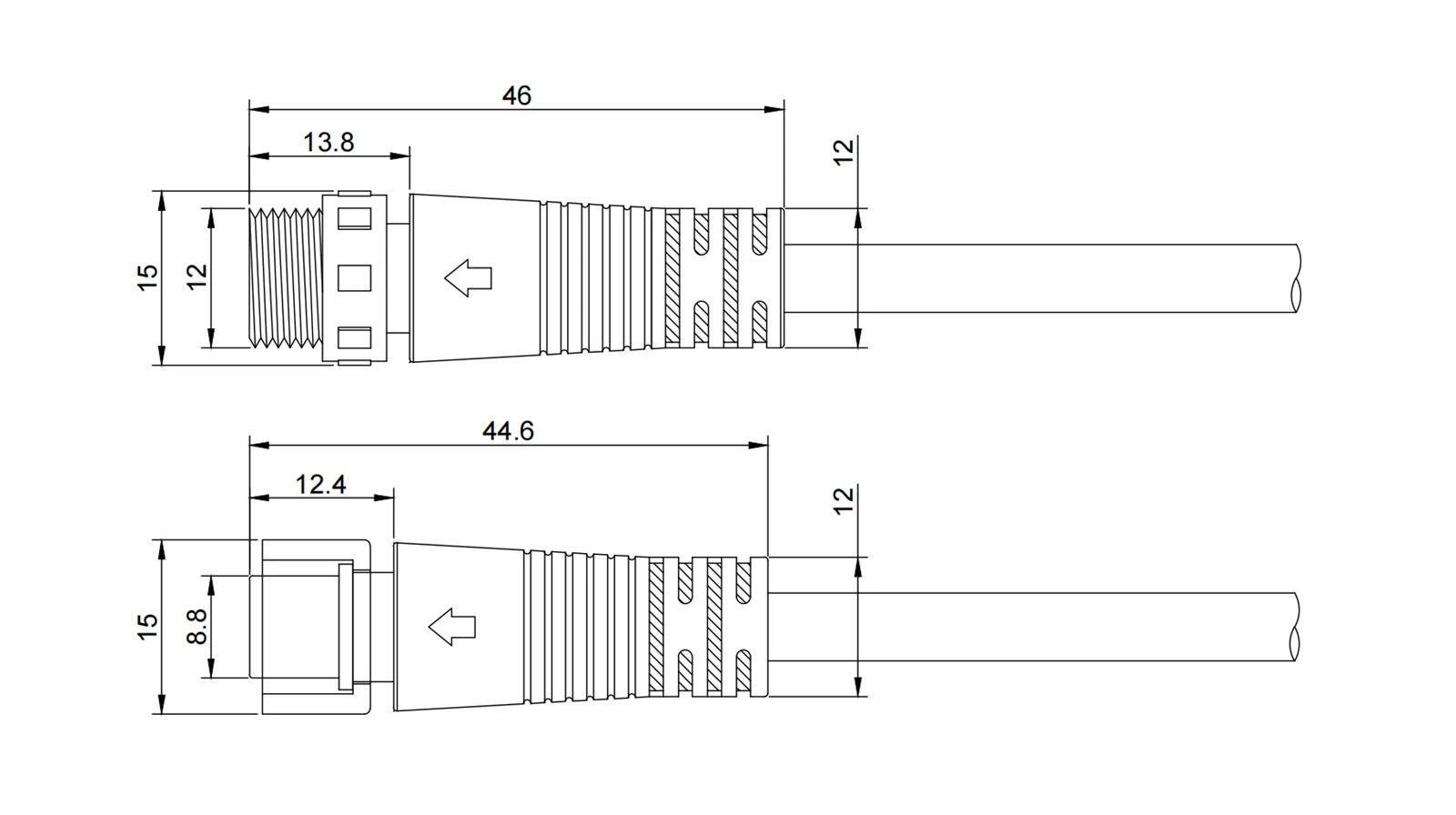

O'lchovli chizma biriktirilgan SAPR ekstrakti uchun asosiy mexanik ma'lumotlarni taqdim etadi. Erkak vilkaning umumiy uzunligi 46,0 mm, birlashtiruvchi ip uzunligi 13,8 mm, panel yonidagi ip 12,0 mm; kabel kirish 6,0 mm OD gacha qabul qiladi. Ayol rozetkasining umumiy uzunligi 44,6 mm, birlashtiruvchi yuzning chuqurligi 12,4 mm, o'rnatish tomoni 8,8 mm - erkak va ayol ulanish uzunligi o'rtasidagi assimetriyaga e'tibor bering. Barcha iplar M12×1,0; ISO 2768‑m uchun toleranslar. O'tkazgich kamerasining ichki qismi va terminal vintlarining joylashuvi, shuningdek, maydonni tugatish ma'lumotnomasi uchun ko'rsatilgan. SAPR integratsiyasi uchun PDF/DWG mavjud. Panel bo'shlig'ini hisoblashda ipning bir-biriga mos kelishini va muhrning siqilishini tekshiring.

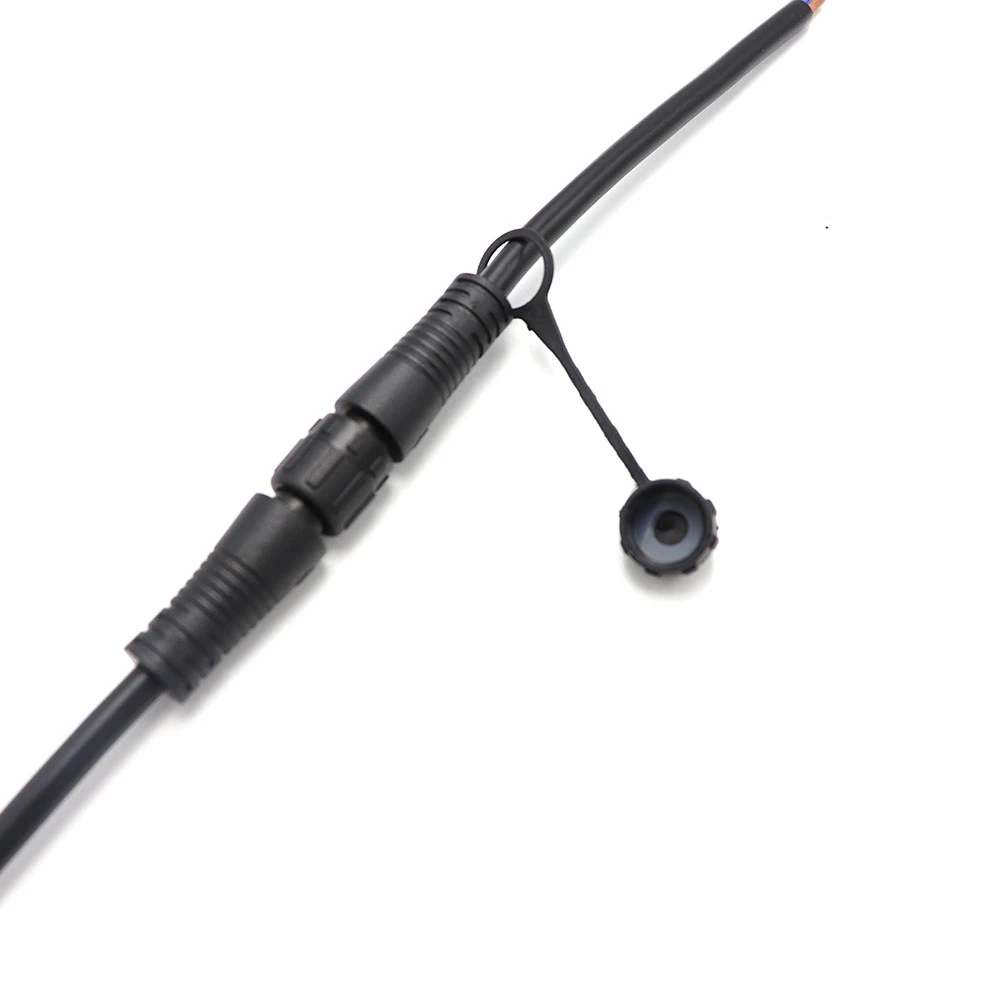

Chang qopqog'i bilan birlashtirilgan juftlik

Ushbu fotosuratda erkak va urg'ochi ulagichlar to'liq birlashtirilgan, erkak tomonidagi kabel kirishiga qora PVX chang qopqog'i o'rnatilgan. Chang qopqog'i saqlash vaqtida yoki ajratilganda axloqsizlik va namlikdan qo'shimcha himoya qiladi, vintli terminallar va muhrning yaxlitligini saqlaydi. M12 × 1.0 metall iplari to'liq ulangan; qora PVX korpuslari izchil ko'rinish uchun qopqoq materialiga mos keladi. Qopqoq yo'qolishining oldini olish uchun ulagich tanasiga bog'langan. Ushbu rasm maydonni o'rnatishdan oldin barcha komponentlarning to'g'ri yig'ilishini tasdiqlaydi.

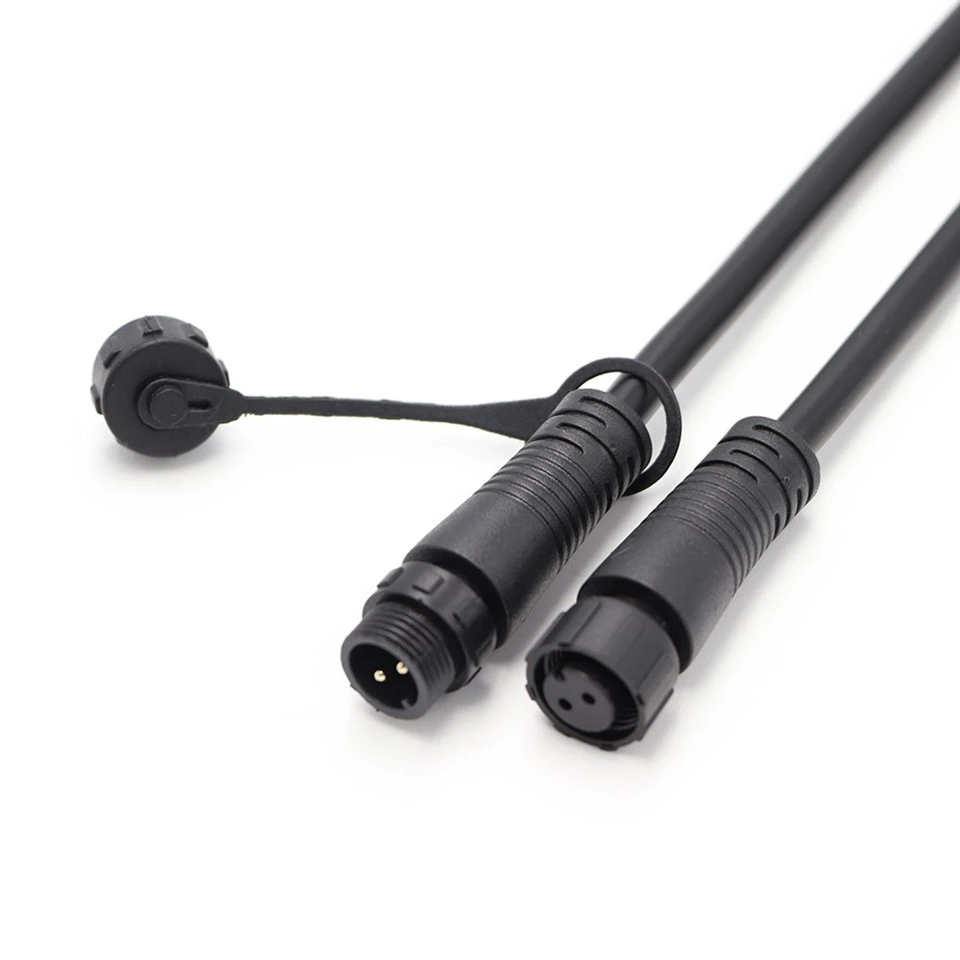

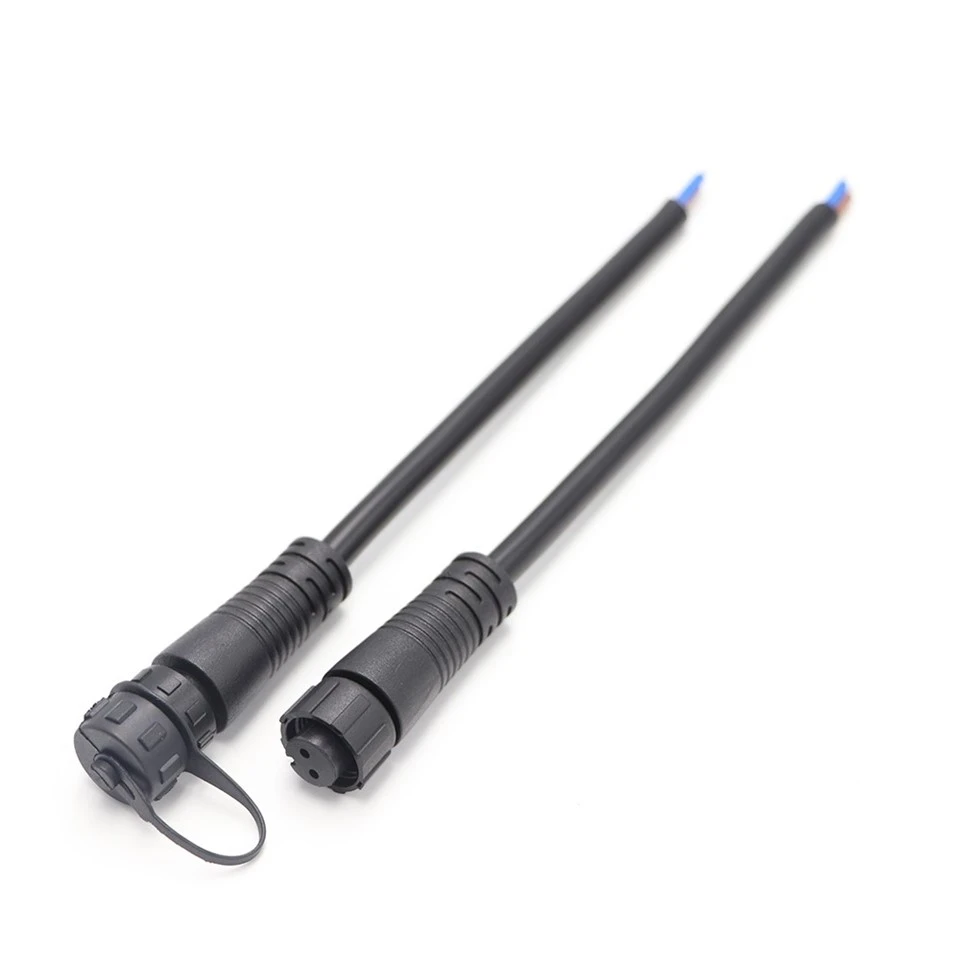

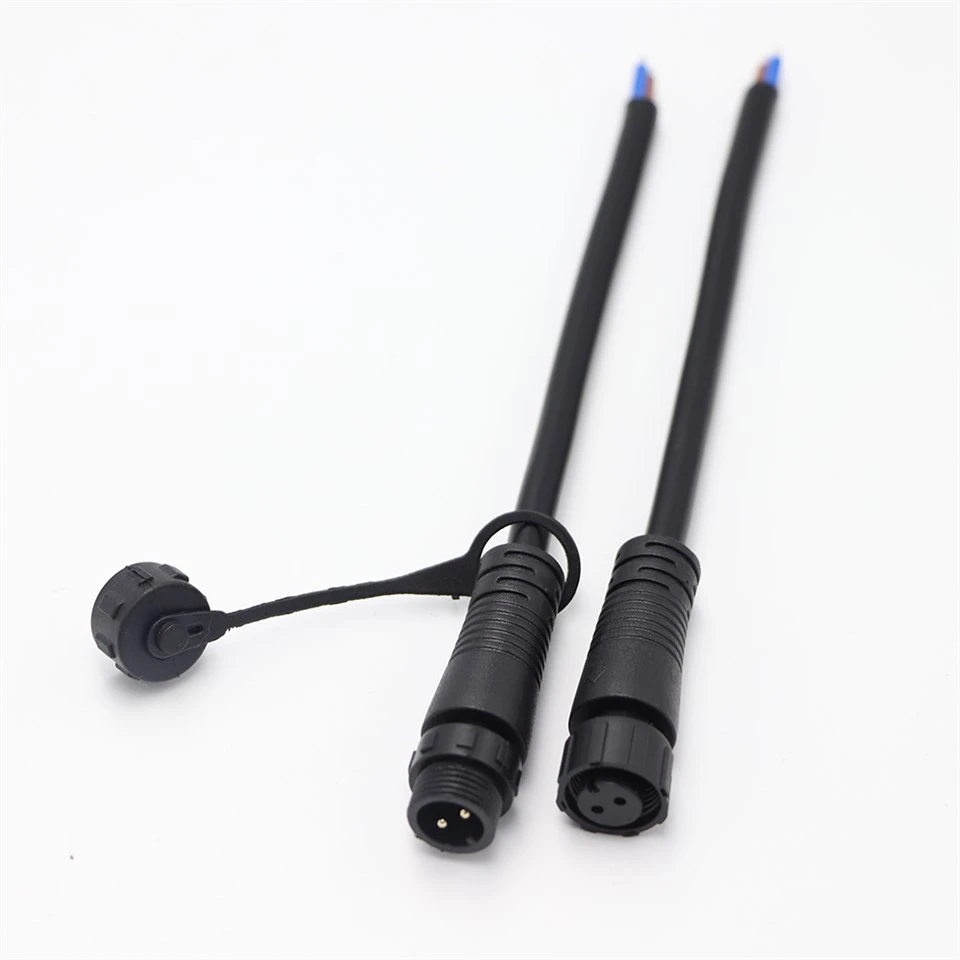

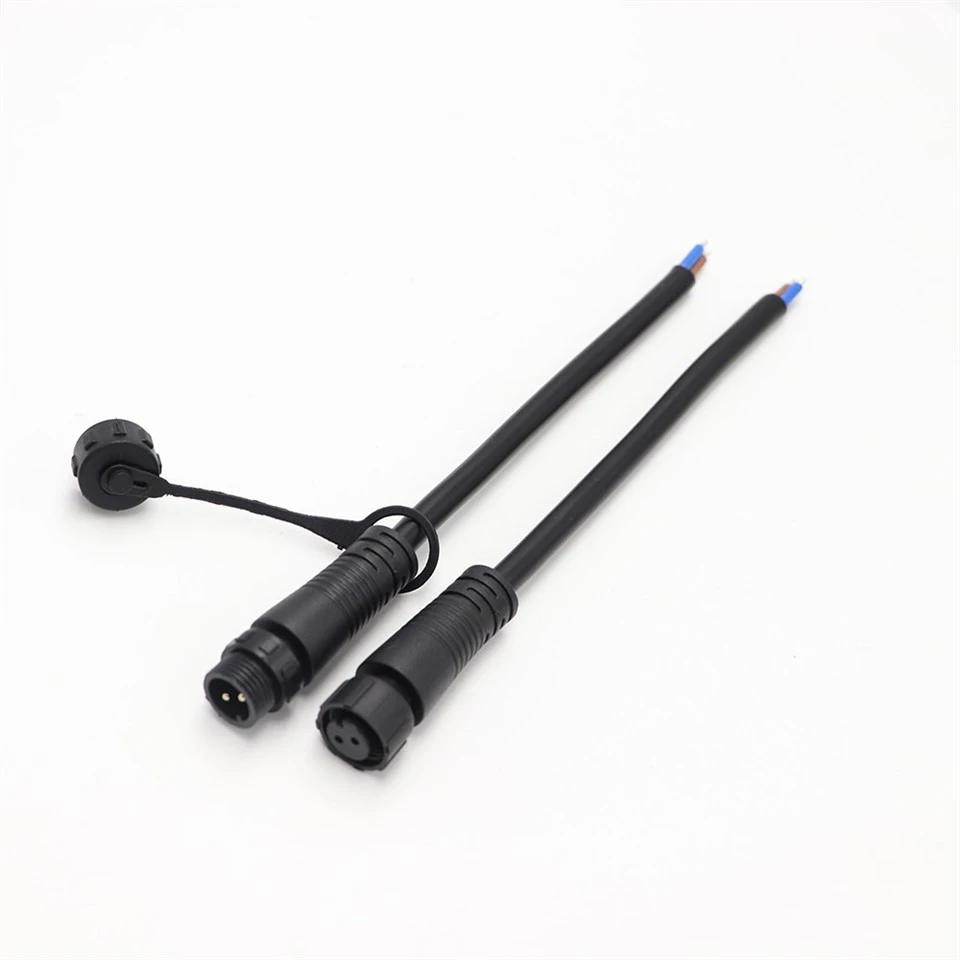

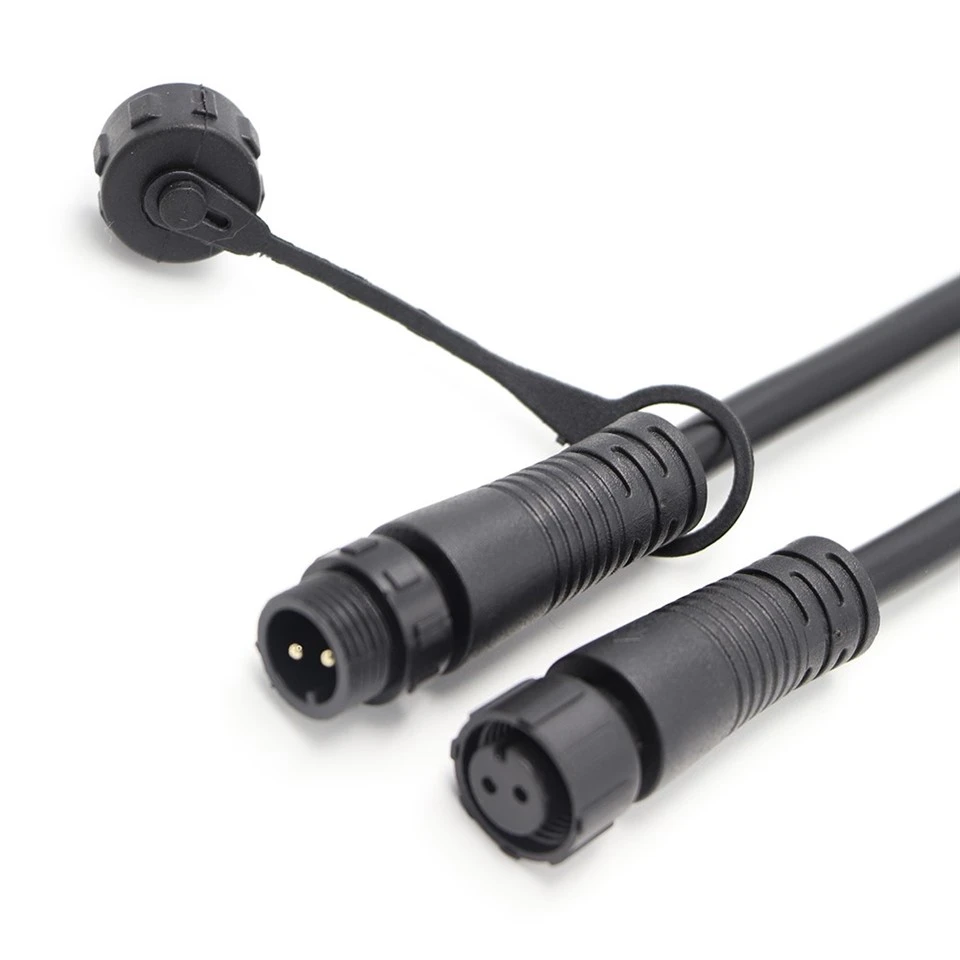

Erkak va ayol ajratilgan

Ushbu fotosuratda chang qopqog'i o'rnatilgan erkak vilka (chapda) va ayol rozetkasi (o'ngda) ajratilgan. Qopqoq erkak ipni va aloqa joyini to'liq qoplaydi, bu ulagich birlashtirilmagan bo'lsa, uning himoya funktsiyasini ko'rsatadi. Ayol rozetkasi ichki ipni va aloqa rozetkasini aniq ko'rsatadi. Ikkala M12×1,0 metall iplar nikel bilan qoplangan guruchdir. Qopqoq engil ishqalanish ushlagichiga ega bo'lib, hech qanday asbob talab qilmaydi. Ushbu rasm tizim integratsiyasidan oldin saqlash va ishlov berish jarayonlari uchun vizual ma'lumotnoma bo'lib xizmat qiladi.

Issiq teglar: m12 7 pinli maydon simli suv o'tkazmaydigan ulagich ip67, Xitoy m{2}} pinli maydon simli suv o'tkazmaydigan ulagich ip67 ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
