M16 2 Yadro paneliga oʻrnatilgan tishli suv oʻtkazmaydigan ulagich IP67

M16 2‑yadrosining panelga o'rnatilgan versiyasi qattiq o'rnatish uchun qurilgan - tishli vtulka va muhrlangan yuvish vositasi bilan dumaloq kesma orqali o'tadi. Bu dizayn kabel orqali oʻtuvchi teshiklarni yoʻq qiladi, bu esa namlikning kirib borishi uchun kamroq joylarni bildiradi. Boshqaruv kabinetlari, ulash qutilari, tashqi korpuslar uchun mos keladi. 10A/250V AC, M16×1.0 tishli. Elektr: kontakt qarshiligi 10 mŌ dan kam yoki unga teng, DC 500 V da 500 MŌ izolyatsiyadan katta yoki teng, 1,5 kV dielektrik qarshilik, 1500 tsikl. IP67 muhr, nikel bilan qoplangan guruch pinlar, PVX korpus, -20 darajadan +85 darajagacha. Parallel sxema. OEM boshqaruv tizimlari, ob-havoga chidamli tarqatish va panelni qurish uchun yaxshi ishlaydi, bu erda korpusni yopiq holda saqlash ustuvor ahamiyatga ega. Panelning qalinligi diapazoni chizmada ko'rsatilgan - kesishdan oldin uni tekshiring.

So'rov yuborish

Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m16 2 yadroli panelli ip67 tishli suv o'tkazmaydigan konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.

Texnik spetsifikatsiyalar

Parametr	Spetsifikatsiya
Voltaj reytingi	AC250V
Joriy reyting	6A dan kam yoki unga teng
Ulanish vaqtlari	1500
Maksimal kabel OD	8,0 mm dan kam yoki unga teng
Sxema tuzilishi	Parallel
Kontakt qarshiligi	10mΩ
Izolyatsiya tuzilishi	500 MŌatDC500V
Xona haroratida kuchlanishning chidamliligi	1,5 kV
Harorat reytingi	-20 daraja ~+85 daraja
Suv o'tkazmaydigan daraja	IP67

Materiallar spetsifikatsiyalari

Parametr	Spetsifikatsiya
sim material	PVX, kauchuk
Jek materiali	PVX
Pin materiali	Nikel bilan qoplangan guruch-
Muhrlash halqasi	Kauchuk

Mahsulot muhandisligi chizmasi

Core Configuration Diagram

Dimensional Drawing -

SAPRdan: erkak panelga o'rnatish vilkasi umumiy 53,0 mm, M16 × 1,0 vtulka tishli 15,0 mm, panel yonidagi ip 14,0 mm, o'rnatish gayka 24,1 mm AF. Ayol uyasi: juftlashuvchi ip chuqurligi 16,4 mm, gayka 21,5 mm AF. Panelga o'rnatish seriyasi uchun tokni pasaytirish: 2-pinli 10A/250V, 3-pinli 8A/250V, 4-pinli 6A/250V, 5-pinli 4A/110V, 10-pinli 2A/60V gacha. ISO 2768‑m. PDF/DWG mavjud. Va ha - korpus uzunligi, ip profillari, gayka o'lchamlari, aloqa moslamalari panel qalinligi va kabel kiritish ehtiyojlariga mos ravishda o'zgartirilishi mumkin. Bizga nima bilan ishlayotganingizni ayting.

Mahsulot detali

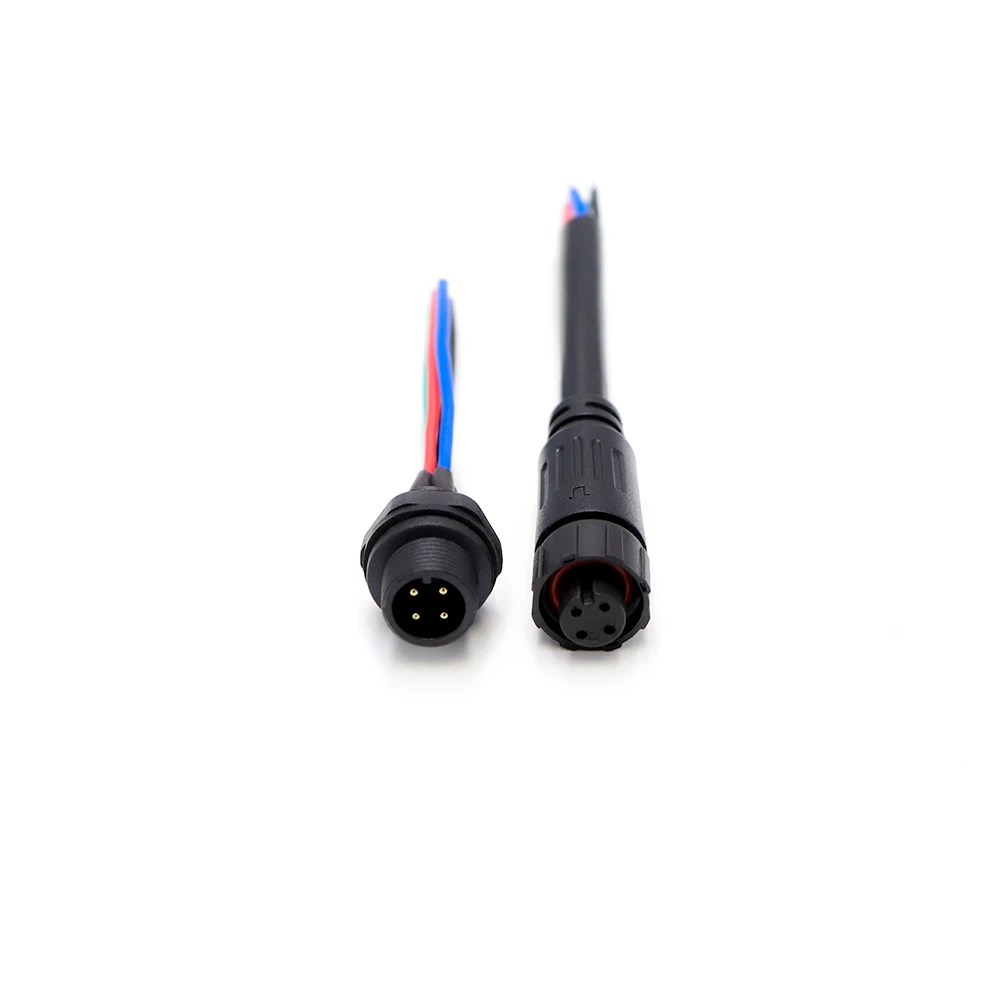

Erkak va ayolning oldingi koʻrinishi (4-pinli versiya)

Ushbu old ko'rinishdagi rasmda yonma-yon joylashtirilgan 4-pinli variantning erkak vilkasi va urg'ochi rozetkasi (tasvirlash maqsadida) ko'rsatilgan. Ikkalasida ham standart M16 dumaloq naqshda joylashgan, qora PVX korpusli to'rtta nikel bilan qoplangan guruch kontaktlari mavjud. Ushbu rasm yig'ishdan oldin pin/rozetkaning hizalanishi va yo'nalishini tekshirishga yordam beradi.

Erkak rozetkali old koʻrinish (4-pinli versiya, qora PVX)

Ushbu old ko'rinishda 4-pinli variantning erkak vilkasi (tasvirlash maqsadida) to'rtta nikel bilan qoplangan guruch pinlari aniq ko'rinib turadi. Qora PVX korpus va M16×1.0 tashqi ip ham ko'rsatilgan. Ushbu rasm juftlashdan oldin pin holatini, tekisligini va qoplama sifatini tekshirishga yordam beradi.
