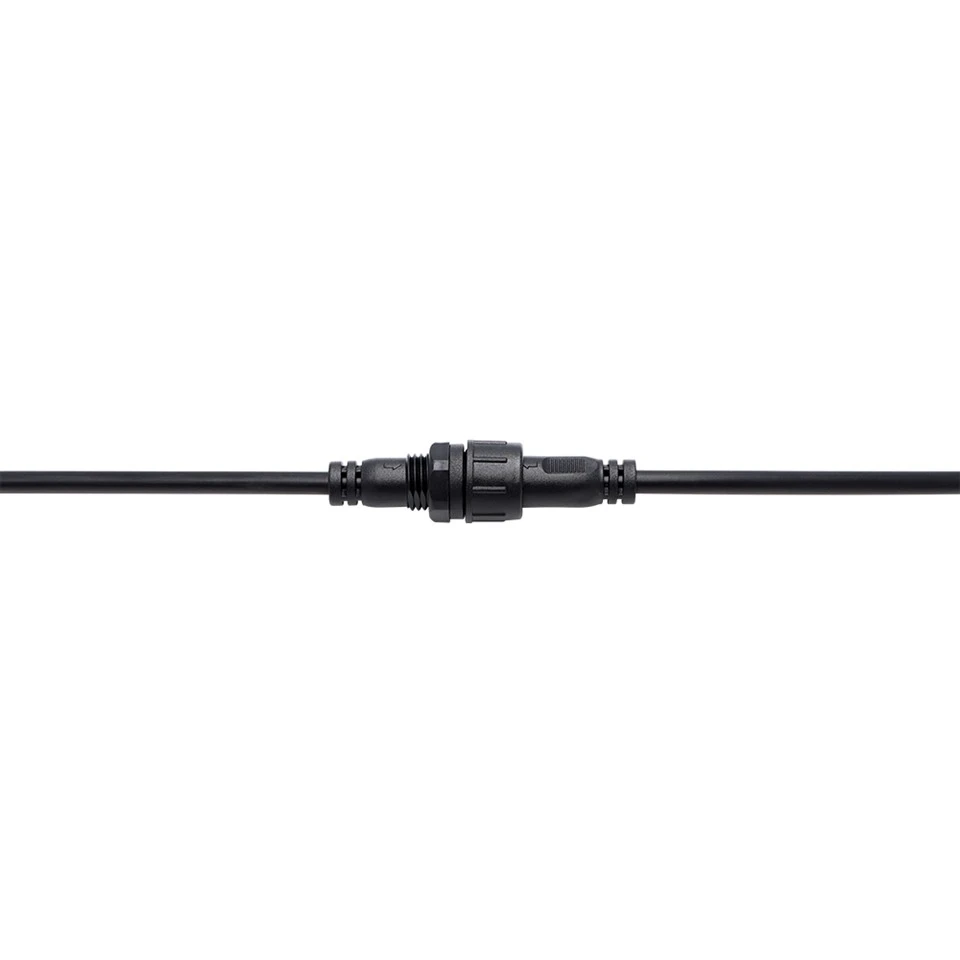

M16 3 PIN tishli suv o'tkazmaydigan ulagich IP67

M{0}}-pinli tishli ulagich 8A/250V quvvatda ishlaydigan LED yoritgichlari, motorli drayverlar va tashqi tarqatish moslamalari uchun to'g'ridan-to'g'ri qulay joyda joylashgan. M16×1.0 ip tebranishga qarshi qattiq tishlaydi – biz ularning nasos skeyplari, konveyer liniyalari va kanal harf belgilarida yaxshi ushlab turishini ko'rdik. Elektr jihatidan siz 10 mŌ dan kam yoki unga teng kontakt qarshiligiga qaraysiz, 500 V doimiy tokda 500 MŌ dan katta yoki unga teng izolyatsiya va 1,5 kV dielektrik chidamlilik – barchasi 1500 dan ortiq vilka/rozetkadan o‘chirish davri bilan tasdiqlangan. Nikel bilan qoplangan guruchli pinlar va PVX ko'ylagi bilan IP67 darajasiga ko'ra, u -20 darajadan +85 darajagacha shikoyatsiz ishlaydi va 8,0 mm OD gacha kabelni qabul qiladi. Parallel zanjir romashka zanjirini osonlashtiradi. Agar sizga turli xil pinoutlar, uzunroq uzatmalar yoki o'rnatilgan korpus kerak bo'lsa, biz buni ham qila olamiz. Bu kundalik sanoat quvvat ishlari uchun mustahkam, bema'ni ulagichdir.

So'rov yuborish

Dongguan Hejiaxin Technology Co., Ltd. Xitoyda m16 3 pinli tishli suv o'tkazmaydigan ip67 konnektorining yetakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biri hisoblanadi. Iltimos, Xitoyda ishlab chiqarilgan bardoshli mahsulotlarni ulgurji xarid qiling va fabrikamizdan narxlar ro'yxatini oling. Barcha tayyorlangan mahsulotlar yuqori sifat va raqobatbardosh narxga ega.

Texnik spetsifikatsiyalar

Parametr	Spetsifikatsiya
Voltaj reytingi	AC250V
Joriy reyting	10A dan kam yoki unga teng
Ulanish vaqtlari	1500
Maksimal kabel OD	8,0 mm dan kam yoki unga teng
Sxema tuzilishi	Parallel
Kontakt qarshiligi	10mΩ
Izolyatsiya tuzilishi	500 MŌatDC500V
Xona haroratida kuchlanishning chidamliligi	1,5 kV
Harorat reytingi	-20 daraja ~+85 daraja
Suv o'tkazmaydigan daraja	IP67

Materiallar spetsifikatsiyalari

Parametr	Spetsifikatsiya
sim material	PVX, kauchuk
Jek materiali	PVX
Pin materiali	Nikel bilan qoplangan guruch-
Muhrlash halqasi	Kauchuk

Mahsulot muhandisligi chizmasi

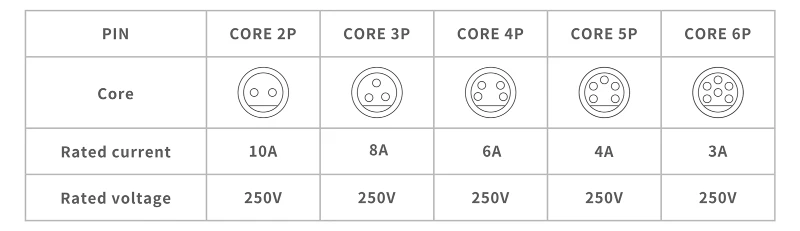

Core Configuration Diagram

Dimensional Drawing

SAPRning asosiy ko'rsatmalari: erkak vilka umumiy uzunligi 42,6 mm, 12,8 mm ulash ipi va panel tomonida 14,0 mm - ulash gaykalari tekisligi 19,18 mm. Ayol tomoni: umumiy uzunligi 41,2 mm, ip chuqurligi 18,5 mm, o'rnatish qismi 16,2 mm. Ikkalasi ham M16×1,0 dan foydalanadi. Ushbu 3-pinli versiya uchun joriy o'chirish 8A/250V - ma'lumot uchun, 2-pin 10A, 4-pin 6A, 5-pin 4A, 6-pin 3A ga tushadi. Toleranslar ISO 2768‑m ga mos keladi. Agar siz uni to'g'ridan-to'g'ri SAPRga tushirishingiz kerak bo'lsa, biz PDF yoki DWG bilan ta'minlay olamiz. Va agar sizning kabel rakoringiz yoki panelni kesishingiz o'ziga xos bo'lmagan narsalarni talab qilsa - korpus uzunligi, ip profili, kontakt oralig'i - biz sozlashimiz mumkin.

Mahsulot detali

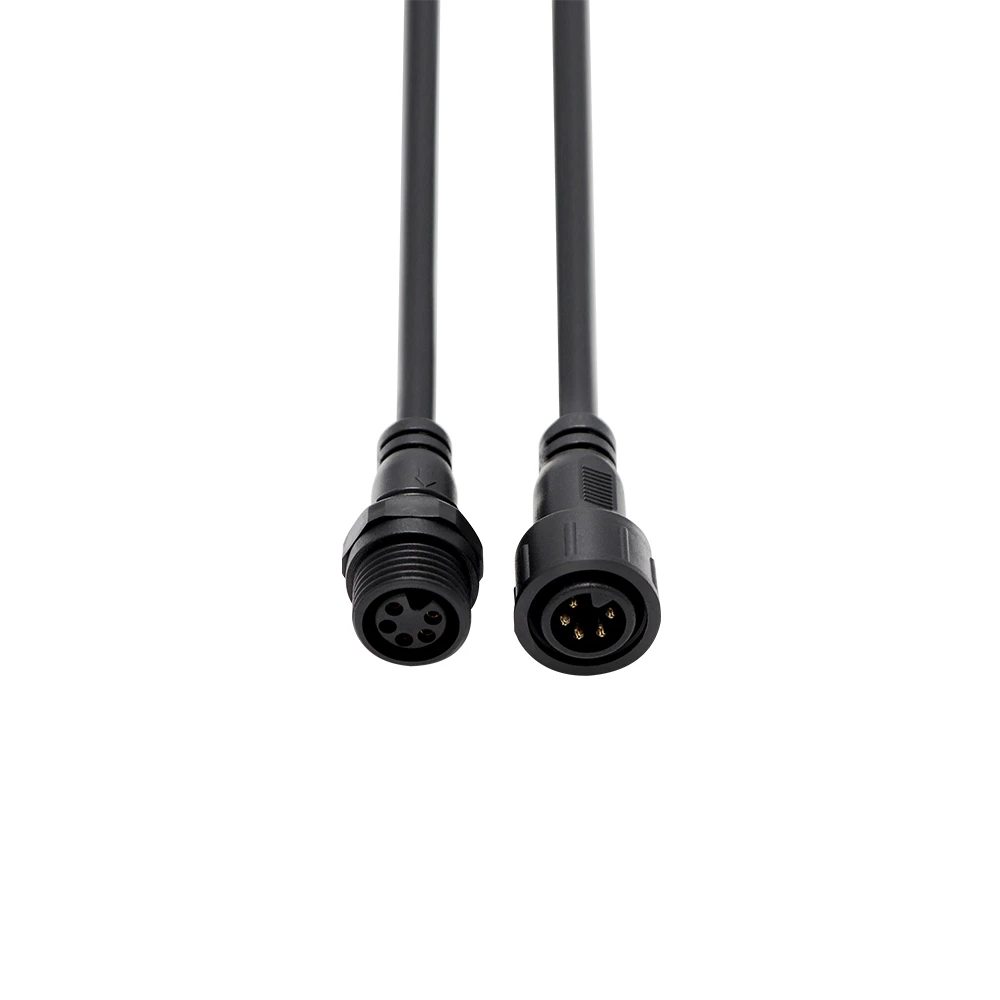

Erkak va ayol yonma-yon (5-pinli versiya)

Ushbu rasmda to'g'ridan-to'g'ri vizual taqqoslash uchun yonma-yon joylashtirilgan 5 pinli variantning erkak vilkasi va urg'ochi rozetkasi (tasvirlash maqsadida) ko'rsatilgan. Beshta nikel bilan qoplangan guruch kontaktlari ikkala yarmida aniq ko'rinadi. Ikkalasi ham bir xil qora PVX korpusga va M16 ip profiliga ega. Ushbu rasm yig'ilishdan oldin kontaktlarning hizalanishi va yo'nalishini tekshirishga yordam beradi.

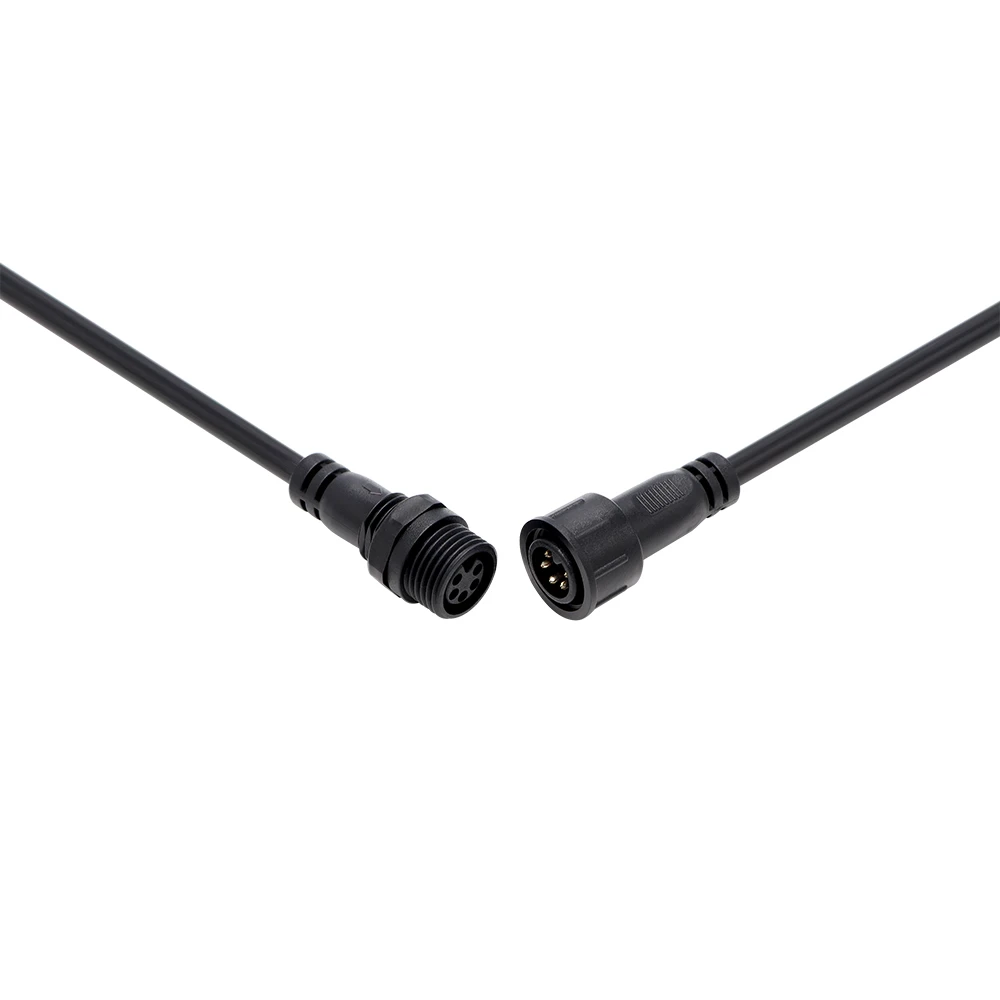

Erkak va ayol 45 daraja burchak ostida

45 graduslik burchak ostidagi bu ko'rinish burchak ostida ajratilgan erkak vilka va urg'ochi rozetkani ko'rsatadi, bu ikkala M16×1,0 metall iplarni - erkak tashqi va ayol ichki, ikkalasi ham nikel bilan qoplangan guruchni ko'rsatadi. Qora PVX korpuslar va erkak ip ildizidagi muhrlangan O-ring aniq ko'rinadi. Ushbu rasm juftlashdan oldin ipning holatini va muhr holatini tekshirishga yordam beradi.
